Effizientes Massschneidern der Abstrahlcharakteristik organischer LEDs

Mikrooptik für Organische LEDs (OLED)

OLEDs zeigen oftmals ein Lambert-ähnliches Fernfeld. Abhängig von der angestrebten Anwendung ist es notwendig, dieses mit geeigneten mikrooptischen Elementen effizient anzupassen.



Lösungsansatz

Die Kombination einer Primäroptik zur Erhöhung der Lichtauskopplung aus dem Substratglas mit einer formgebenden Sekundäroptik kann zur gezielten Steuerung des Fernfelds eingesetzt werden.

Dabei begünstigt die Reflexion am aktiven OLED-Schichtstapel das so genannte Photonen-Recycling und führt so zu einer beträchtlichen Erhöhung der z. B. senkrecht emittierten Leuchtdichte.

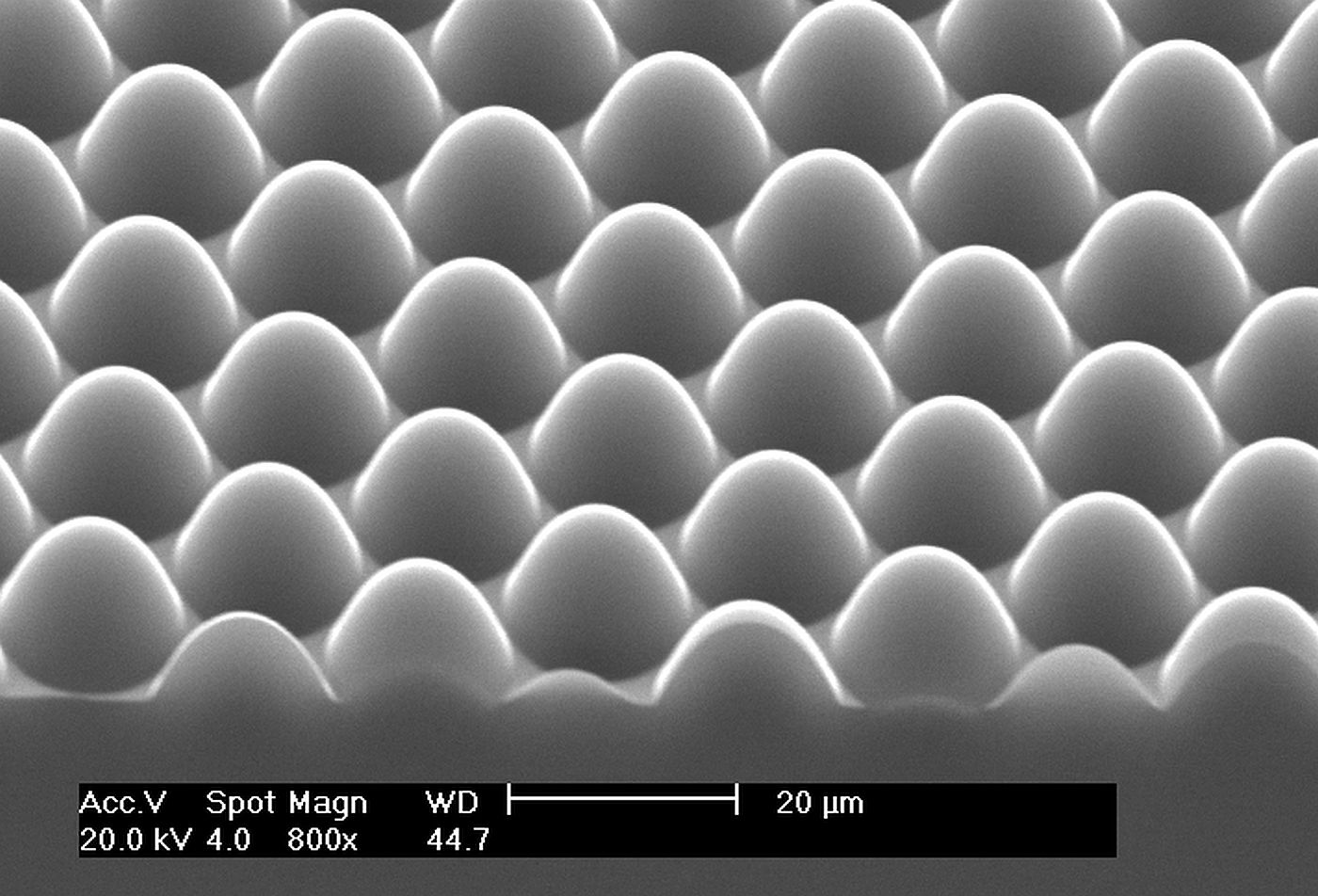

Entsprechende mikrooptische Elemente werden, ggf. angepasst an die konkrete OLED, simuliert, optimiert, und als Labormuster bzw. Masterstruktur gefertigt.



Literatur

M. Flämmich, D. Michaelis et al. Proc. SPIE 7716, 771616 (2010)
