Mikrooptik zur LED-Strahlformung

Optik

Moderne Hochleistungs-LEDs ermöglichen neue Lösungsansätze für effiziente Beleuchtungssysteme.

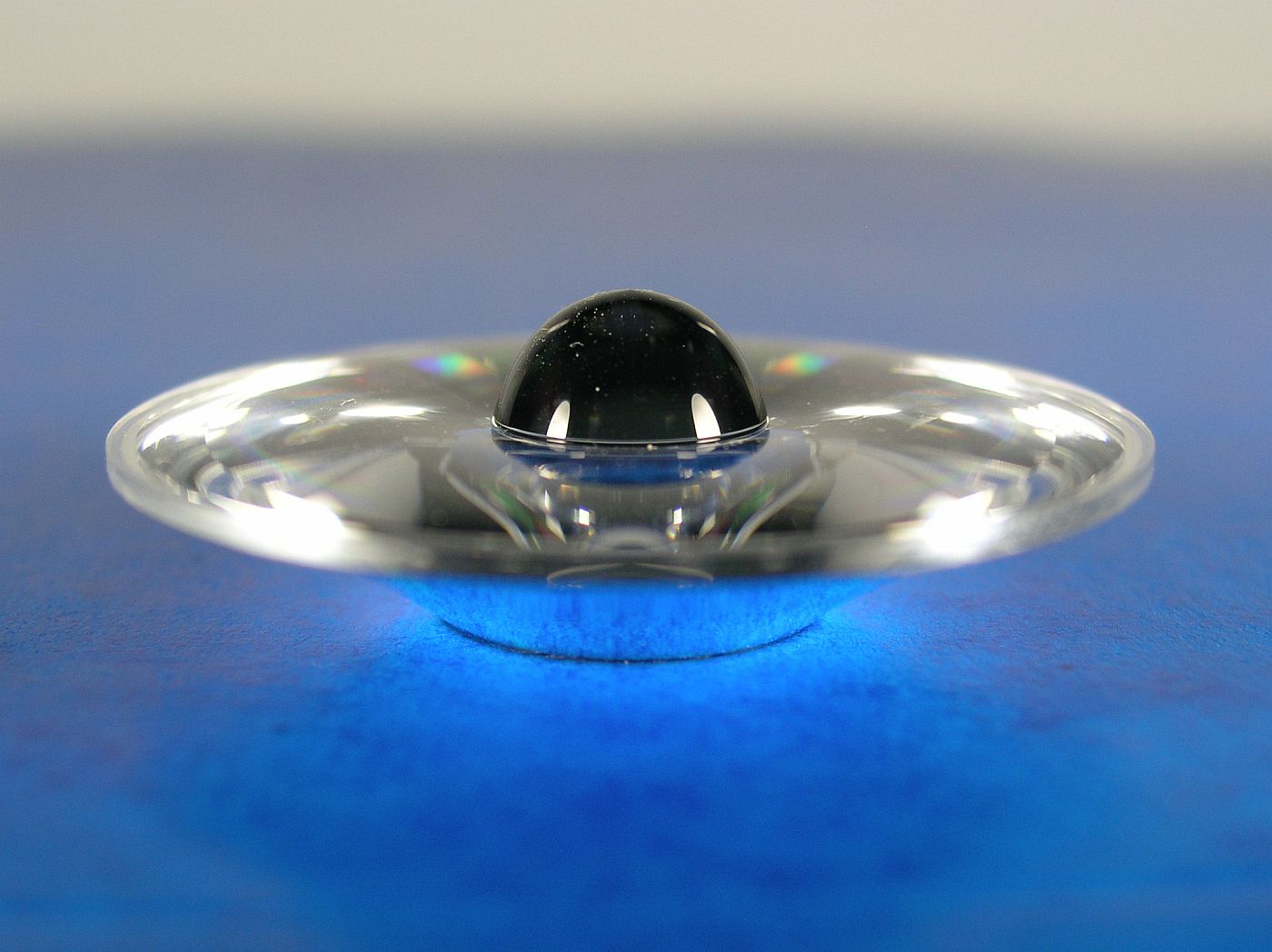

Die benötigte Optik gliedert sich meist in Kollimation und nachfolgende Strahlformung. Als Kollimator kommen reflektive oder kombiniert refraktiv/reflektive Konzentratoren zum Einsatz. Homogenisierende Wabenkondensoren mit Tandem-Mikrolinsenarrays ermöglichen hohe Systemtransmission, minimale Etendue-Verluste und sehr kurze Systemlängen. Zum Einsatz kommen Tandem-Zylinderlinsenarrays oder hexagonal gepackte Tandem-Arrays mit sphärischen Lenslets – optional mit integrierten Blendenstrukturen – zur homogenen Ausleuchtung von rechteckigen oder runden Feldern.



Herstellung

Die Herstellung von Konzentratoren für die Primäroptik erfolgt durch Plastik-Spritzguss. Das Abformwerkzeug wird durch direktes Diamantdrehen von PMMA hergestellt.

Für die Sekundäroptik dienen Arrays von Reflowlinsen mit einer numerischen Apertur bis ca. 0,25 als Masterprofile. Diese Arrays werden beidseitig auf Floatglassubstrate in UV-härtenden Polymer abgeformt. Optional sind Blendenstrukturen in die Linsenarrays integrierbar.



Unsere Kompetenz

  • Design und Prototyping von miniaturisierten Beleuchtungssystemen
  • Unterstützung bei der Suche nach potenziellen Herstellern
