Array-Projektor »Lichtkachel« @ 1800 lumen, Array projector ”Light tile“ @ 1800 lumens

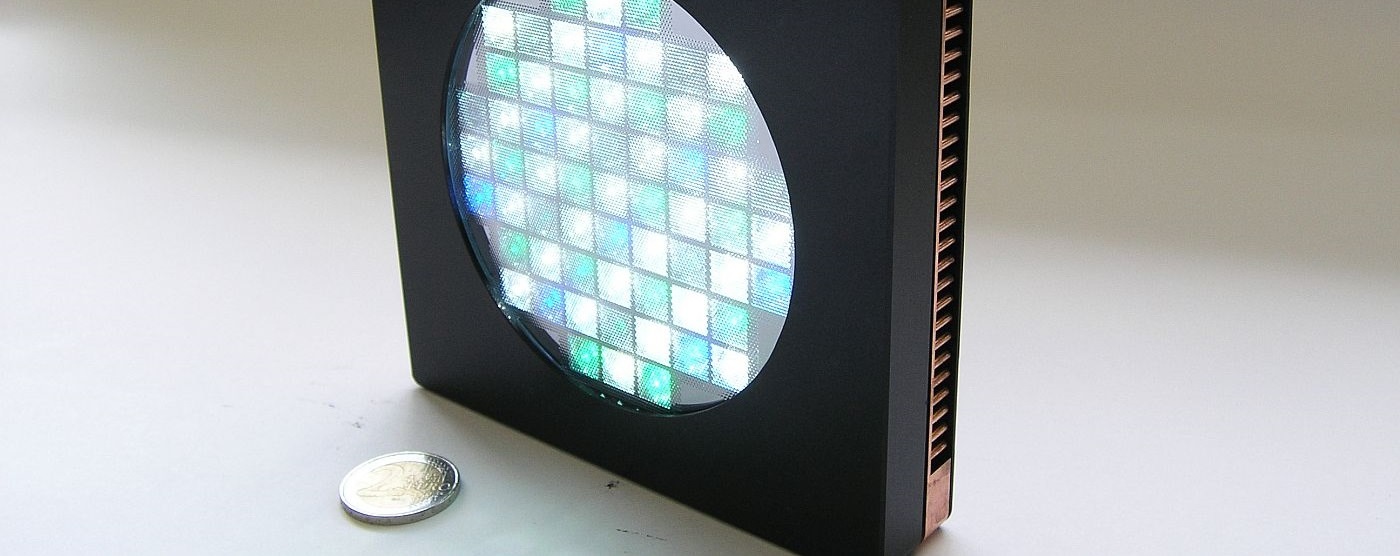

Array-Projektor »Lichtkachel« mit 1800 Lumen

Anwendungen

  • Strukturierte Beleuchtung, Bilder
  • Mobile 3D-Messtechnik
  • Werbeanwendungen



Technologie »ARRAY-PROJEKTION«

  • Patentierte Technologie
  • Tausendfache Superposition von mikrooptischen Projektoren auf den Schirm
  • Extrem flache Bauweise
  • Hohe Lichtstärke



Spezifikationen

  • Projektionsoptik: f = 2 mm, f/# = 2,5
  • Bildauflösung: 400 x 300 Pixel
  • Systembaulänge: 22 mm
  • Lichtstrom: 1800 Lumen
  • Lichtquelle: 61 kollimierte LEDs, 100 W
  • PWM steuerbare Bildsequenzen in RGB



Realisierung

  • Lithographische Strukturierung der Bildinformation in Cr-Masken
  • Herstellung von Reflow-Abformtools
  • UV-Abformung von Tandem-Linsenarrays



Kompetenzen

  • Design von Array-Projektoren
  • Kundenspezifische Systementwicklung
  • Prototyping kompakter LED-Projektoren
