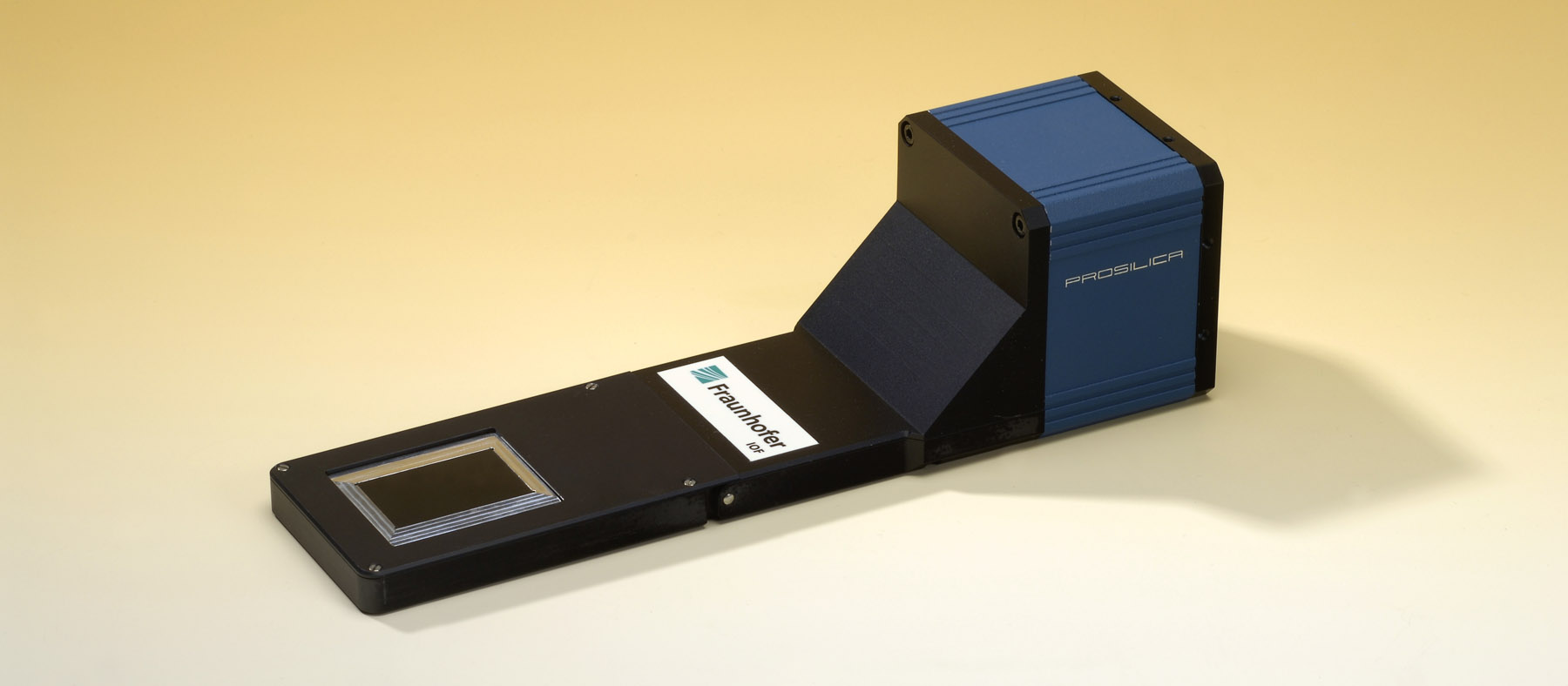

Kompaktes mikrooptisches Abbildungssystem für digitale Nahaufnahmen (Flaches Mikroskop)

Ziel

Digitale Nahaufnahme von ausgedehnten Objektfeldern mit hoher Auflösung in einem kompakten optischen Systemaufbau.



Eigenschaften

  • Optikaufbau aus drei doppelseitigen Linsenarray-Modulen auf digitalem Bildsensor
  • Mehrkanal-Abbildung mit bildseitigem Teilbildanschluss
  • Asphärische und achromatische Mikrolinsen
  • Abbildungsmaßstab: 1:1
  • Objekt-Bild-Abstand: 5,3 mm
  • numerische Apertur: 0,1
  • Objektfeldgröße: 36 mm x 24 mm (anpassbar an Bildsensorgröße)
  • Auflösungsvermögen: bis 4 μm
  • Vergrößerung: 1:40 (bei Monitoren mit einer Pixelgröße von ca. 0.3 mm Pixeln)



Anwendungen

  • Inspektion von Oberflächen
  • Prüfung von Dokumenten
  • Medizintechnik
  • Digitalisierung von Filmmaterial



Technologie

  • Wafer-scale Prozesstechnologie auf Dünnglassubstraten
  • Herstellung von Primärstrukturen durch Lithographie und Fotoresist-Reflow
  • Proportionaler Strukturübertrag durch Plasma-Trockenätzen (RIE, ICP) für asphärische Linsenarrays
  • Beidseitige, justierte UV-Abformung
  • UV-Strukturierung von absorbierenden Blendenarrays
  • Positioniermarken gestützte Montage der Module
  • Antireflex-Beschichtung der Oberflächen
  • Vereinzelung mittels Chipsäge
